Mengenal Pipa dan Fitting: Komponen Utama Sistem Aliran

Mengenal Pipa dan Fitting: Komponen Utama Sistem Aliran
Dalam dunia konstruksi dan teknik, sistem perpipaan berfungsi seperti pembuluh darah. Sistem ini mengalirkan berbagai jenis fluida, mulai dari air bersih, limbah, gas, hingga bahan kimia cair berbahaya. Untuk memastikan fluida tersebut sampai ke tujuan dengan aman tanpa kebocoran, diperlukan kombinasi yang tepat antara pipa dan fitting.

1. Pipa: Saluran Utama Fluida
Pipa adalah selongsong silinder panjang yang digunakan untuk memindahkan fluida (cair atau gas) dari satu tempat ke tempat lain. Berdasarkan materialnya, pipa dibagi menjadi beberapa jenis populer:

Pipa PVC (Polyvinyl Chloride): Ringan, ekonomis, dan tahan korosi. Biasanya digunakan untuk saluran air bersih dan air limbah rumah tangga.

Pipa HDPE (High-Density Polyethylene): Memiliki fleksibilitas tinggi dan tahan benturan. Sering digunakan untuk jaringan air bersih bawah tanah dan area dengan kontur tanah tidak rata.

Pipa Besi/Baja (Galvanis & Carbon Steel): Sangat kuat dan tahan tekanan tinggi. Banyak digunakan di industri migas, sistem pemadam kebakaran (hydrant), dan struktural.

Pipa Tembaga: Tahan suhu tinggi dan bakteri. Umum digunakan pada sistem pendingin ruangan (AC) dan saluran air panas.

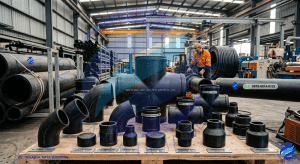

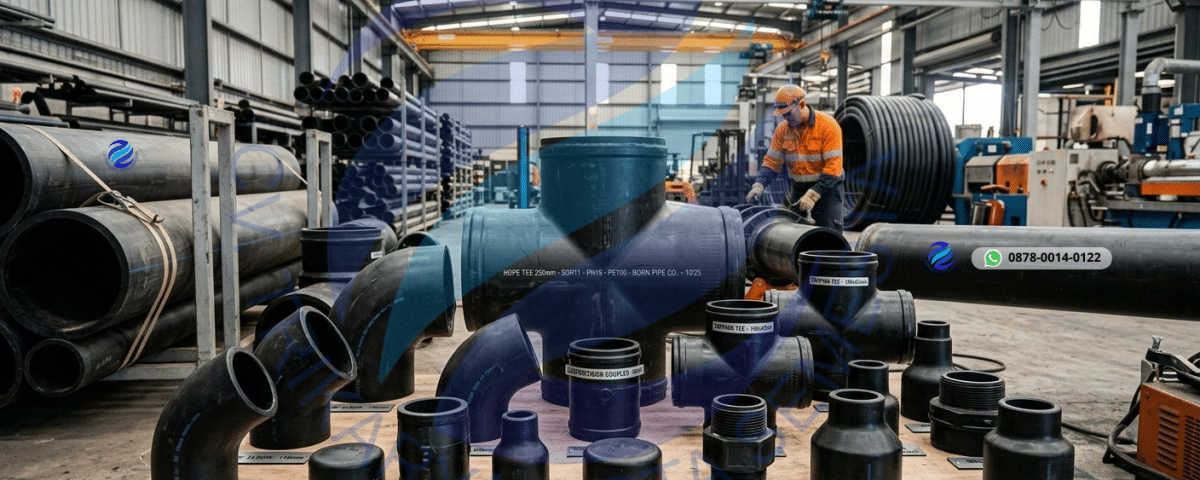

2. Fitting: Penyambung dan Pengatur Arah
Jika pipa adalah jalannya, maka fitting adalah persimpangan, belokan, dan kendalinya. Fitting adalah komponen yang digunakan untuk menyambung dua atau lebih sekat pipa, mengubah arah aliran, mengubah diameter pipa, atau menghentikan aliran.
1. Klasifikasi Material Pipa & Karakteristik KerjanyaPemilihan material pipa ditentukan oleh faktor suhu kerja, tekanan (pressure rating), korosivitas fluida, dan biaya.

A. Kelompok Polimer (Plastik)PVC (Polyvinyl Chloride): Ekonomis, namun rapuh terhadap sinar UV dan suhu tinggi (maksimal sekitar 60°C). Tepat untuk saluran air bersih domestik dan pembuangan air hujan.uPVC (Unplasticized PVC): Lebih kaku dan tahan kimia dibanding PVC standar karena tanpa bahan plastisisasi. Sering digunakan untuk saluran limbah industri ringan.PPR (Polypropylene Random): Menggunakan sistem penyambungan panas (heat fusion). Tahan suhu hingga 95°C, menjadikannya standar utama untuk instalasi air panas sanitari.HDPE (High-Density Polyethylene): Memiliki elastisitas tinggi dan tahan terhadap pergerakan tanah (gempa). Sangat ideal untuk pipa induk air minum bawah tanah.

B. Kelompok Logam (Metal)Carbon Steel (Baja Karbon): Standar utama industri untuk kekuatan struktural dan tekanan tinggi (misal: ASTM A106/A53). Rentan korosi, sehingga memerlukan coating atau perlindungan katodik.Stainless Steel (Baja Tahan Karat): Mengandung kromium (misal: tipe 304 atau 316). Tahan korosi dan steril, wajib digunakan dalam industri makanan, minuman, farmasi, dan kimia murni.Galvanized Steel: Baja karbon yang dilapisi lapisan seng (zinc) untuk mencegah karat jangka pendek. Banyak digunakan pada sistem hydrant kebakaran.

2. Anatomi dan Klasifikasi Fitting Secara RinciFitting adalah komponen penentu arah, volume, dan tekanan fluida. Di level industri, fitting diklasifikasikan berdasarkan fungsinya secara sangat spesifik:

A. Fitting Pengubah Arah (Elbow & Bend)Short Radius (SR) vs Long Radius (LR) Elbow: * LR Elbow (R = $1.5 \times D$): Radius belokan lebih lebar. Gesekan (friction loss) rendah, sehingga penurunan tekanan (pressure drop) minimal. Ini adalah standar industri.SR Elbow (R = $1.0 \times D$): Digunakan pada ruang kerja yang sangat sempit dan terbatas, namun menyebabkan hambatan aliran yang lebih besar.Reducing Elbow: Belokan yang sekaligus memperkecil ukuran diameter pipa keluarannya.

B. Fitting Percabangan (Tee, Cross, Weldolet)Equal Tee: Cabang yang memiliki diameter sama dengan pipa utama (header).Reducing Tee: Cabang (branch) yang memiliki ukuran diameter lebih kecil daripada pipa utama.Weldolet / Threadolet / Sockolet (Olets): Fitting penguat yang dilas langsung ke pipa utama untuk membuat cabang baru tanpa perlu memotong pipa utama menggunakan tee.

C. Fitting Reducer (Pengubah Diameter Aliran)Concentric Reducer: Pusat diameter kedua ujungnya sejajar dalam satu garis tengah (centerline). Digunakan pada pipa vertikal.Eccentric Reducer: Salah satu sisinya rata (tidak simetris). Wajib digunakan pada pipa horizontal yang masuk ke pompa (suction) untuk mencegah terjebaknya udara (air pocket) yang bisa menyebabkan kavitasi dan kerusakan pompa.

3. Ketebalan Pipa: Mengenal Kode “Schedule (Sch)”Dalam dunia teknik, pipa tidak diukur berdasarkan ketebalan milimeter biasa, melainkan menggunakan istilah Schedule (Sch).Schedule menetapkan ketebalan dinding pipa berdasarkan rasio tekanan kerja dengan tegangan izin material.Kode Sch yang paling umum adalah Sch 40, Sch 80, dan Sch 160.Prinsip Utama: Semakin tinggi angka Schedule, semakin tebal dinding pipa tersebut, meskipun diameter luarnya (Outside Diameter / OD) tetap sama. Akibatnya, pipa dengan Sch lebih tinggi akan memiliki diameter dalam (Inside Diameter / ID) yang lebih sempit.

4. Metode Penyambungan Spesifikasi TinggiMetode penyambungan pipa ditentukan oleh kelas tekanan (pressure rating) sistem tersebut

5. Standar Internasional yang BerlakuUntuk memastikan keamanan, seluruh produksi pipa dan fitting wajib mematuhi standar global. Dua badan standarisasi yang paling sering menjadi acuan adalah:ASME B16.9: Standar untuk fitting las buatan pabrik (Factory-Made Wrought Buttwelding Fittings).ASME B36.10: Standar untuk dimensi pipa baja tempa dilas dan tanpa sambungan (Welded and Seamless Wrought Steel Pipe).ASTM (American Society for Testing and Materials): Mengatur standarisasi material kimia dan kekuatan fisik pipa (contoh: ASTM A106 Grade B untuk pipa baja suhu tinggi).KesimpulanMerancang sistem perpipaan yang efektif membutuhkan ketelitian tinggi. Perancang harus menghitung laju aliran fluida, efek water hammer (lonjakan tekanan sesaat), korosivitas zat, hingga penempatan jenis reducer yang tepat demi menjaga efisiensi pompa dan mencegah kegagalan sistem.
